機床介紹

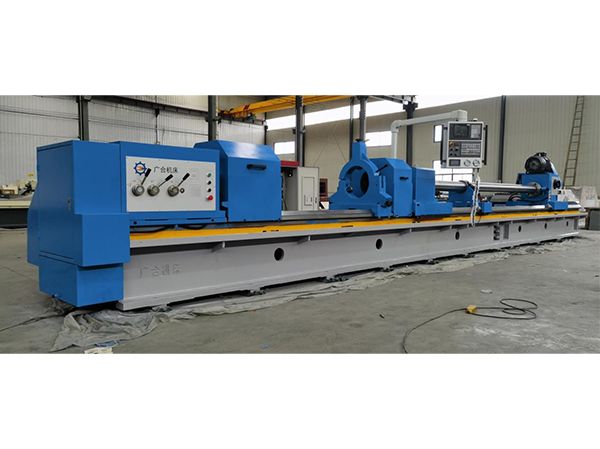

　　機床名稱：深孔鉆鏜床

　　機床型號：TK2120A-1

　　機床規格:3m

　　TK2120A-1×3米深孔鉆鏜床是德州廣合機床有限公司根據市場需求近期研發的新型機床。

　　機床特點

　　1、機床人機交互，操作簡單，智能化程度高。

　　2、機床使用范圍廣，可以鉆孔，擴孔，盲孔,臺階孔,套料，鏜孔。鏜孔時既可以使用組合刀具也可以使用粗鏜，精鏜，滾壓單項工藝刀具。機床基礎型號鏜孔可以加工到Φ200mm，鉆孔可以鉆到Φ130mm。

　　3、機床使用法國達索公司設計軟件設計。使用性和科技感均較傳統機床提高

　　4、機床經濟性好，較少的占用用戶資金，較少的占用用戶工廠空間。

　　5、機床通用性好，鉆桿、刀具等可以與老產品實現互換。

　　6、工件刀具同時旋轉，以保證加工孔徑的同心度和精度。

　　機床主要技術參數

　　鉆孔直徑范圍………………………φ30mm～φ130mm

　　鏜孔最大直徑…………………………φ200mm

　　中心高……………………………………550mm

　　鏜孔最大深度范圍……………………3000mm

　　主軸轉速范圍、級數………………30-500r/min

　?。ㄈ龘?2級變速）

　　進給速度范圍…………………5～1000mm/min(無級)

　　主電機………………………………………N=30kW

　　鉆桿箱電機…………………………………N=30kW

　　進給電機………………………………4.5kW伺服電機

　　冷卻泵電機……………………………N=5.5kW

　　冷卻系統額定力…………………………2.5MPa

　　冷卻流量…………………………………200L/MIN

　　機床主要精度

　　圓度…………………………………………≤0.02㎜

　　圓柱度…………………………………≤0.035/500㎜

　　加工精度…………………………………ⅠT8～ⅠT10級

　　粗糙度（鉆削）………………………≤Ra3.2～12.5μm

　　粗糙度（鏜削）…≤Ra1.6～3.2μm（與工件材質有關）

　　粗糙度（滾壓）……………………………….Ra0.4μm

　　直線度小于0.15/1000

　　加工孔的出口偏斜小于0.35/1000

　　機床加工效率

　　切削速度：一般在50-100mm/min

　　進給速度：一般在10-100mm/min

　　鏜孔時最大加工余量：一般不大于15mm

　?。庸ぞ纫暡牧隙ǎ?/p>
