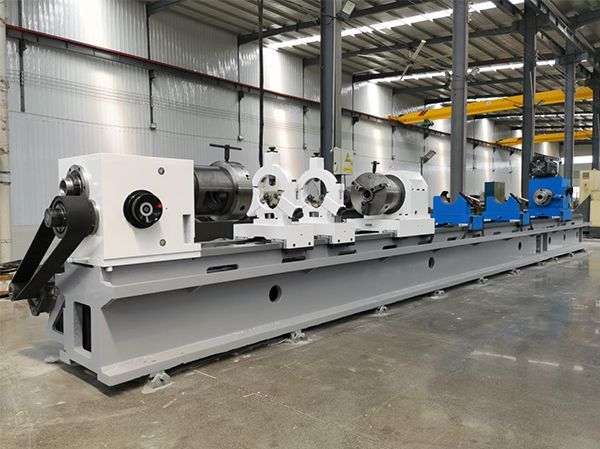

機床介紹

　　機床型號：ZK2110系列深孔鉆床

　　機床名稱：數控深孔鉆床

　　機床規格：500m-12m

　　機床主要技術參數

　　加工刀具…………………BTA鉆頭，鏜頭，滾壓頭

　　工件裝夾方式…………………卡盤夾緊和錐盤頂緊

　　本機加工方式…………………工件和刀具反向旋轉

　　主軸數量…………………1

　　鉆鏜孔直徑范圍…………………6-70mm

　　最大鉆鏜孔深度…………………1000mm

　　主軸中心高…………………350mm

　　工件托架支撐直徑范圍…………………30-200mm

　　中心架夾持直徑范圍…………………30-200mm

　　鉆桿箱電機功率…………………22kW

　　床頭箱電機功率…………………30kW

　　鉆桿箱主軸轉速范圍…………………0-1500rpm，2擋，擋內無級變速

　　床頭箱主軸轉速范圍…………………20-400rpm，2擋，擋內無級變速

　　進給速度范圍(無級)…………………5-500 mm/min

　　快進速度…………………2000mm/min

　　數控系統…………………西門子828D

　　進給伺服電機扭矩…………………27Nm

　　液壓系統電機功率…………………2.2kW

　　冷卻系統最大壓力…………………70 bar

　　冷卻系統最大流量…………………240 L/min

　　冷卻油泵電機功率…………………22kW

　　切削油過濾精度…………………≤30μm

　　油箱容量…………………2000L

　　總機功率…………………約80kW

　　電源電壓…………………3AC 380V  10%

　　頻率…………………50Hz

　　控制電壓…………………24V

　　機床占地面積（長*寬*高）…………………6000*3000*1600

　　機床重量（約）…………………約10t
