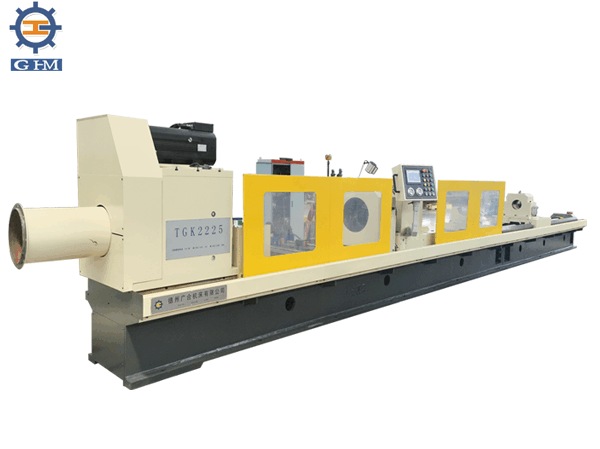

TGK25 TGK36型數控深孔刮滾機床主要應用于缸筒的批量生產，采用刮削-滾光工藝用于各種缸筒內孔表面的精密加工。也可用于熱軋缸筒的鏜削-刮削-滾光組合加工。加工孔徑精度IT7-IT10級，表面粗糙度不大于Ra0.2-0.4μm。
TGK25 TGK36型數控深孔刮滾機床采用工件固定，刀具旋轉進給的加式方式。床體采用雙矩形導軌。授油器通過伺服電機頂緊工件。冷卻系統采用地上油箱結構，過濾方式采用排屑機-磁性分離器-精守濾器三級過濾方式，過濾精度50μ。機床配備德國SIEMENS808D數控系統，缸筒長度不大于3m采用滾珠絲杠進給，大于3m的采用齒輪齒條進給。機床配備公司自主研發的高效率自動漲縮組合刀具，加工效率是傳統深孔機床的3-5倍。
主要技術參數
項目名稱 | TGK25 (1-8m） | TGK36 (1-10m) |
|---|---|---|
鏜孔直徑范圍 (mm) | 80-250 | 100-360 |
鏜孔最大深度 (mm) | 500-8000 | 500-10000 |
機床導軌寬度 (mm) | 600 | 650 |
中心高度（從平導軌至主軸中心） (mm) | 400 | 500 |
進給速度范圍 （mm/min） | 10-3500 （無級） | 10-3500 （無級） |
鏜桿箱主電機 （kW） | N=60 CTB交流主軸電機 | N=60 CTB交流主軸電機 |
鉆桿主軸轉速范圍、級數 （r/min） | 60-1200 兩檔無級 | 10-500 兩檔無級 |
工件夾持范圍 (mm) | 100-350 | 120-420 |
進給電機 （kW） | N=7.0 交流伺服電機 | N=7.0 交流伺服電機 |
數控系統 | SIEMENS 808D | SIEMENS 808D |
液壓泵電機 | N=2.2kW N=1440r/min | N=2.2kW N=1440r/min |
冷卻泵電機 | N=7.5kW N=1440r/min 2組，1組采用變頻控制 | N=11kW N=1440r/min 2組，1組采用變頻控制 |
冷卻系統額定壓力 (Mpa) | 0.6 | 0.6 |
提液泵電機 | N=11kW N=1440r/min 2組 | N=11kW N=1440r/min 2組 |
冷卻系統流量 (l/min) | 100-800 （兩組，一組變頻） | 100-1200 （兩組，一組變頻） |
其它非標配規格
(1)配置床頭箱，工件旋轉（TGK25/1、TGK36/1）
(2)可以采用推鏜-拉鏜組合刀具，用于精密冷拔管或者粗鏜后熱軌管的加工，加工直徑余量不大于1.5mm，推薦使用氣動刀具。
(3)采用鏜削-刮削-滾光加工時，一般加工直徑余量不超過4m。當孔徑大于Φ140mm時，推薦使用液壓刀具。
床頭箱轉速 (r/min) | 5-80 全無級 | 5-250 三檔無級 |
工件夾持范圍 (mm) | 80-300 | 120-420 |
卡盤夾持范圍 （3米以內特殊配置） (mm) | 80-300 | 120-420 |
床頭箱電機功率 (kW) | 30 | 60 |
